电炉电压器的工作原理及区别作用

　　电炉变压器的工作原理

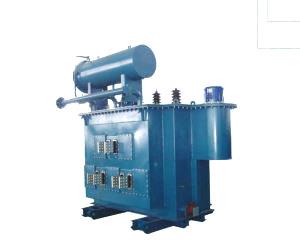

　　电炉变压器是炼钢电弧炉的电源变压器，电炉变压器容量依据电弧炉大小及冶炼工艺配置。它经过调压方式满足冶炼工艺的请求。调压方式分为有载调压和无励磁调压两种。有载调压的大型电炉变压器不带串联电抗器，无励磁调压的中小型电炉变压器其构造方式可分为带串联电抗器的和不带电抗器的两种，这两种构造能在两次电压下改动阻抗。前者靠串联电抗器的投入和切除来改动阻抗。然后者则靠改动电炉变压器本身高压绕组的联合方式来改动绕组阻抗。给用于钢铁冶炼的电弧炉供电的专用变压器。容量大，构造复杂，技术请求较高。其副边电压低，普通从数十伏到数百伏，并请求能在较大范围内调理；副边电流常常达数千至数万安。此外在钢铁冶炼中,凝结期需求功率大,请求变压器能在2小时内有20%的过载才能。在炼钢过程中，由于炉料的倒塌容易形成电极短路，所以电弧炉变压器的原边应串入限流电抗器，或使其具有较大的阻抗，以限制短路电流。

　　电炉变压器与普通变压器区别

　　1、过载才能请求不同。

　　2、抗短路才能不同。

　　3、运转时还请求供电的变压器能调理电压。

　　普通变压器是应用电磁感应的原理来改动交流电压的安装，主要构件是初级线圈、次级线圈和铁芯（磁芯）。主要功用有：电压变换、电流变换、阻抗变换、隔离、稳压（磁饱和变压器）等。按用处能够分为：电力变压器和特殊变压器（电炉变、整流变、工频实验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等）。电路符号常用T当作编号的开头。

　　电炉变压器的作用

　　在冶金工业中，电炉用来熔炼优质合金钢、铁合金等；

　　在化学工业中，电炉用来消费黄磷、电石、合成树脂等；

　　在机械工业中，电炉用于铸钢和铸铁的熔炼等。
