磁性调压器的工作原理介绍

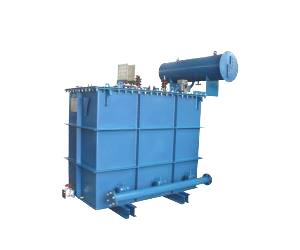

　　磁性调压器是饱和电抗器(以下简称电抗器)与变压器的有机组合。电抗器主要用来调节变压器的输入电压，而变压器则将可调的输入电压升高或降低到负载所需要的任意电压值。

　　电抗器与变压器之间既有电的联系，又有磁的联系，其结构类似于一般电力变压器，不象其他类型调压器具有机械传动装置或调节电压的可动触点。这种调压器特别适用于高压输出或低压大电流输出的场合。盐浴炉、电子轰击炉、高压静电除尘装置等调压电源已广泛采用达种调压器。

　　当磁性调压器输入端接上电压U1，输出端接上额定负裁电阻R时，若直流控制电流Ik=0，则电抗器铁心不受直流磁化，交流有效磁导率zui大，此时反映在绕组G上的阻抗比变压器的一次总阻抗大得多。因此电源电压认基本上分配在绕组G上，而变压器一次侧电压UB1却很小，达时可以得到负载电压的下限值U2min。

　　逐渐增大Ik，由于电抗器铁心受到不同程度的直流磁化，交流有效磁导率逐渐减小，因此电压y5l和负载电压U2逐渐增大。如果Ik达到额定值Jka，电抗器铁心就被直流高度磁化而饱和，交流有效磁导率变得zui小，电杭器的阻抗与变压器的一次总阻抗相比也为zui小。因此电压U1基本上分配在绕组Bl上.此时负载电压U2可达zui大位U2max
