整流变压器的综合知识分析

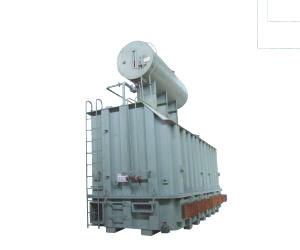

　　整流变压器是整流设备的电源变压器。整流设备的特点是原方输入电流，而副方通过整流原件后输出直流。变流是整流、逆流和变频三种工作方式的总称，整流是其中应用广泛的一种。作为整流装置电源用的变压器称为整流变压器。工业用的整流直流电源大部分都是由交流电网通过整流变压器与整流设备而得到的整流变压器整流变压器是将电网电源转换为整流装置所需要的电源，广泛应用于变频、电化学电解、牵引、传动、直流输电、电镀、充电、励磁、静电除尘及一般工业用整流电源等领域。

　　整流变压器是整流系统的变压器。整流变压器的功能：

　　(1)是供给整流系统适当的电压，

　　(2)是减小因整流系统造成的波形畸变对电网的污染。

　　整流变压器-原理

　　整流变压器和普通变压器的原理相同.变压器是根据电磁感应原理制成的一种变换交流电压的设备．变压器一般有初线和次级两个互相独立绕组，这两个绕组共用一个铁芯．变压器初级绕组接通交流电源，在绕组内流过交变电流产生磁势，于是在闭合铁芯中就有交变磁通．初、次级绕组切割磁力线，在次级就能感应出相同频率的交流电.变压器的初，次级绕组的匝数比等于电压比.．如一个变压器的初级绕组是440匝，次级是220匝．初级输入电压为220V，在变压器的次就能得到110V的输出电压．有的变压器可以有多个次级绕组和抽头．这样就可以获得多个输出电压了．

　　整流变压器-特点

　　与整流器组成整流设备以便从交流电源取得直流电能的变压器。整流设备是现代工业企业常用的直流电源，广泛用于直流输电、电力牵引、轧钢、电镀、电解等领域。

　　整流变压器的原边接交流电力系统，称网侧；副边接整流器，称阀侧。整流变压器的结构原理和普通变压器相同，但因其负载整流器与一般负载不同而有以下特点：

　　①整流器各臂在一个周期内轮流导通，导通时间只占一个周期一部分，所以，流经整流臂的电流波形不是正弦波，而是接近于断续的矩形波；原、副绕组中的电流波形也均为非正弦波。图中所示为三相桥式Y/Y接法时的电流波形。用晶闸管整流时，滞后角越大，电流起伏的陡度也越大，电流中谐波成分也越多，这将使涡流损耗增大。由于副绕组的导电时间只占一个周期的一部分，故整流变压器利用率降低。与普通变压器相比，在相同条件下，整流变压器的体积和重量都较大。

　　②普通变压器原、副边功率相等（忽略损耗），变压器的容量就是原绕组（或副绕组）的容量。但对于整流变压器，其原、副绕组的功率有可能相等，也可能不等（当原、副边电流波形不同时，例如半波整流），故整流变压器的容量是原、副边视在功率的平均值，称为等值容量，即式中S1为原边视在功率，S2为副边视在功率。

　　③与普通变压器相比，整流变压器的耐受短路电动力的能力必须严格符合要求。因此，如何使产品具有短路动稳定性，是设计、制造中的重要课题。整流变压器-主要用途

　　电化学工业----这是应用整流变较多的行业，电解有色金属化合物以制取铝、镁、铜及其它金属；电解食盐以制取氯碱；电解水以制取氢和氧。
